反應注射成型除用普通的原料漿作為成型物料外，還可用添加增強材料（如短纖維）的原料漿和有發(fā)泡能力的原料漿作為成型物料，以改善反應注射成型制品的力學性能和電性能等，這種成型方法稱為增強反應注射成型（RRIM）。
（1）塑料增強用材料及增強形式 塑料增強用材料主要有纖維類、片狀及特殊粉狀填料三類，最主要的是纖維類、超細無機填料、堿土稀土及新興的金屬材料。纖維類增強材料主要有石棉纖維、玻璃纖維、碳纖維、晶須等。根據(jù)增強材料的形狀和成型方式，通常用以下三種形式進行增強。
1）在液態(tài)原料中分散增強材料（長度≥0.2mm）。即預先在液態(tài)原料中均勻地混入短纖維或云母、玻璃薄片等板狀物質(zhì)，或微粒、微塊等球形物質(zhì)，或炭黑、石墨等不定型微粉狀物質(zhì)。該工藝簡單，但強度較差，增強材料的形狀因子（L/d）及其取向性對強度產(chǎn)生較大的影響。若取向度增大，則材料的各向異性明顯。
2）在模具中設置增強材料。即預先按設計長度切斷纖維，成網(wǎng)狀或交叉狀層疊鋪于模具內(nèi)，與模具形狀吻合。增強材料有玻璃纖維、碳纖維等。該方法操作比較復雜，但其復合材料的各種性能比短纖維增強的要好得多。
3）同時使用上述兩種方法
（2）增強反應注射成型聚氨酯（RRIM-PU） RRIM-PU是在RRIM-PU是加入增強劑玻璃纖維，不僅保留了RIM成型的優(yōu)點，而且可大幅度提高彎曲強度，減小線脹系數(shù)。它可以替代鋼材用于工業(yè)結(jié)構(gòu)件，尤其是汽車配件，如制作汽車擋泥板、車頭格子鑲板、車門板、發(fā)支機艙蓋以及汽車保險杠等，加入木粉可以用于制作窗框。
1）RRIM-PU配方。采用炭化二亞胺改性的異氰酸酯（CM-MDI）和低聚合物異氰酸酯改性的異氰酸酯（PAPI）混合物與丙烯接枝改性環(huán)氧乙烷封端的聚醚二元醇（APC）為主要原料，不僅RRIM工藝性好，而且基體樹脂PU性能優(yōu)異。[敏感詞]配方為：
A組分 異氰酸酯 100g
CM-MDI 63g
PAPI 10g
B組分 封端聚醚二元醇APC 100g
丁二醇 20g
二月桂酸二醒基錫 0.25g
玻璃纖維MS-3 30g
（或ECS1.0/550） 15g
A組分與B組分配比滿足n（-NCO）∶n（-OH）＝1.04
RRIM-PU性能見表5-19。
表5-19RRIM-PU綜合性能
|
增強材料 |
彎曲模量/GPa |
彎曲強度/MPa |
拉伸強度/MPa |
斷裂伸長率（%） |
熱下垂（125℃/mm） |
線脹系數(shù)/（10-5/K） |
|
無 ω（MS-3）＝30% ω（ECS）＝15% |
0.83 2.58 1.36 |
45.2 71.6 62.5 |
15.2 20.6 18.5 |
28.2 6.5 4.8 |
11.8 5.2 1.1 |
12.1 5.9 4.5 |
2）工藝流程。細玻璃纖維和玻璃纖維織物增強聚氨酯的成型過程如圖5-10所示。

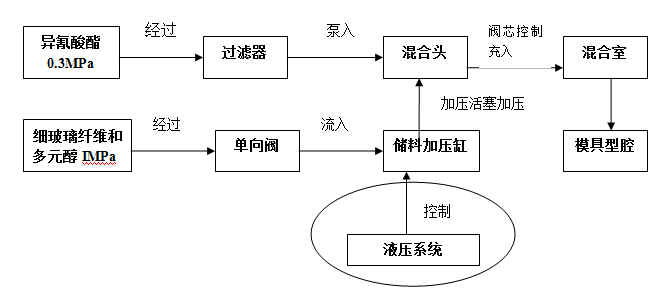

a)細玻璃纖維增強
 |

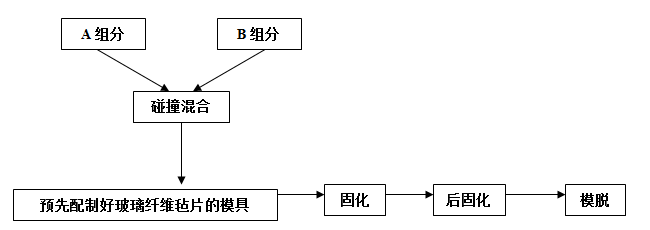

b)細玻璃纖維和玻璃纖維織物增強聚氨酯的成型過程
圖5-10 細玻璃纖維和玻璃纖維織物增強聚氨酯的成型過程
